Counter Flow zárt vízhűtő torony

A szálláslekérdezés elküldése Csevegj most

Gyors szállítás
Minőségbiztosítás
24 órás ügyfélszolgálat

A termék bemutatása

TermékDescript

A KBL sorozatú ellenáramú zárt vizes hűtőtorony speciális ötvözött acélból vagy rozsdamentes acélból készül, a hőcserélő tekercsek rozsdamentes acélból vagy vörösrézből készülnek. A KBL sorozatú ellenáramú hűtőtornyok kompaktabbak, kevesebb beépítési helyet foglalnak el, nedves fedélzeti töltet nélkül működnek, és alkalmasabbak magasabb bemeneti hőmérsékletű melegvíz hűtésére. A torony mérete testreszabható a szabványos konténereknek vagy konkrét projektfeltételeknek megfelelően.

A KBL sorozatú zárt rendszerű, ellenáramú hűtőtornyokat széles körben alkalmazzák a különböző területeken, keringető víz, olaj vagy más technológiai folyadék hűtésére olvasztó/vákuum/többkristályos kemencékhez, indukciós fűtőtestekhez, kompresszorokhoz, hőszivattyúkhoz, fémalkatrész-gyártó sorokhoz, hidraulikához. állomások, áramfejlesztők, transzformátorok, átalakítók stb.

product-800-679

Az ellenáramú zárt vizes hűtőtorony konfigurációi

	Piros réz hőcserélő A nemzetközi szabvány szerint 99,9%-os tisztaságú vörösréz cső T2 pácolással állítják elő, magas hőátadási hatékonysággal. Egy lépcsőzetes elrendezés módot alkalmaznak, ami növeli a hőátadás hatékonyságát és csökkenti az egységen átáramló levegő nyomásesését. A telepített tekercscsövet 1,2 MPa nyomású vízben végezzük, hogy megbizonyosodjunk arról, hogy nincs szivárgás.
RozsdamentesSteelHeszikExchanger 304 vagy 316L szabványos csőből készült, alkalmazkodik a környezethez. Egy lépcsőzetes elrendezés módot alkalmaznak, ami növeli a hőátadás hatékonyságát és csökkenti az egységen átáramló levegő nyomásesését. A telepített tekercscsövet 1,2 MPa nyomású vízben végezzük, hogy megbizonyosodjunk arról, hogy nincs szivárgás.
	ElektromosCirányítCabinet Az elektromos kapcsolószekrény kültéri használatra alkalmas, és PLC vezérlési mód is használható.
VízRfeltöltéseInlet Rozsdamentes acél golyós úszószeleppel vezérelhető.
	KipufogóSrendszer Három megakadályozó alumínium házas ventilátor egy speciális indukált levegőcsőbe van beépítve, és a tetején tűzihorganyzott acél drótháló burkolat van elhelyezve a védelem érdekében. A ventilátormotor védelmi osztálya IP55, a szigetelési osztálya F.
Vízhiba (szárító) PVC anyagból készült, csoportosítva és az egység belsejébe szerelve. A dehidratáló három fokozatú, úgy van kialakítva, hogy a légáramban lévő víz blokkolható legyen, így a nedvesség maximális elsodródási sebessége kevesebb, mint 0,1 ezrelék a keringtetett víz térfogatára vonatkoztatva.
	LevegőIntakeGér PVC anyagból készült, és az egység körüli keretre van felszerelve, amely könnyen szétszedhető és összeszerelhető, így a hőcserélő karbantartható. A hűtőrács két légcserével van kialakítva, hogy megakadályozza a mosogató kifröccsenését és a közvetlen napfény hatását. Levegőlassító zónával rendelkezik, amelyen keresztül hatékonyan lehet levegőt vezetni a ventilátorhoz.
PermetezésSrendszer Függőleges centrifugálszivattyút alkalmaznak a megfelelő permetezővíz biztosítására, hogy a teljes tekercscső-készletet teljesen magába foglalja a vízáramlás. A szórócső szabványos PVC anyagból készül, korrózióálló.

MűszakiParáméterek

Modell	Hűtőteljesítmény (Kcal/h)	Üzemi áramlás (m³/h)	*Méretek (HSzMa) (mm)*	Bemeneti és kimeneti átmérő
KBL-05	150000	30	2800x1870x2450	DN80
KBL-06	180000	36	2800x1870x2450	DN80
KBL-07	225000	45	3400x1970x2600	DN100
KBL-08	260000	52	3400x1970x2600	DN100
KBL-09	300000	60	3400x1970x2600	DN100
KBL-10	350000	70	3400x1970x3250	DN125
KBL-12	400000	80	3400x1970x3250	DN125
KBL-13	450000	90	3400x1970x3250	DN125
KBL-14	500000	100	3400x2340x3250	DN125
KBL-15	550000	110	3400x2340x3250	DN125
KBL-16	600000	120	4200x2340x3350	DN150
KBL-17	650000	130	4200x2340x3350	DN150
KBL-18	700000	140	4200x2340x3350	DN150
KBL-19	750000	150	4200x2340x3350	DN150
KBL-20	800000	160	4800x2340x4200	DN200
KBL-21	900000	180	4800x2340x4200	DN200
KBL-22	1000000	200	4800x2340x4200	DN200
KBL-23	1100000	220	4800x2340x4200	DN200
KBL-24	1200000	240	5350x2340x4300	DN200
KBL-25	1300000	260	5350x2340x4300	DN200
KBL-26	1400000	280	6100x2340x4250	DN250
KBL-27	1500000	300	6100x2340x4250	DN250
KBL-28	1700000	340	5350x3200x4650	DN250
KBL-30	1900000	380	5350x3200x4650	DN250
KBL-32	2100000	420	5800x3200x4650	DN250
KBL-34	2500000	500	6500x3200x4700	DN300
KBL-36	2800000	560	6500x3200x4700	DN300

Megjegyzés: A fenti műszaki paraméterek csak tájékoztató jellegűek: mivel a termékeket folyamatosan frissítjük és optimalizáljuk, a paraméterek előzetes értesítés nélkül változhatnak.

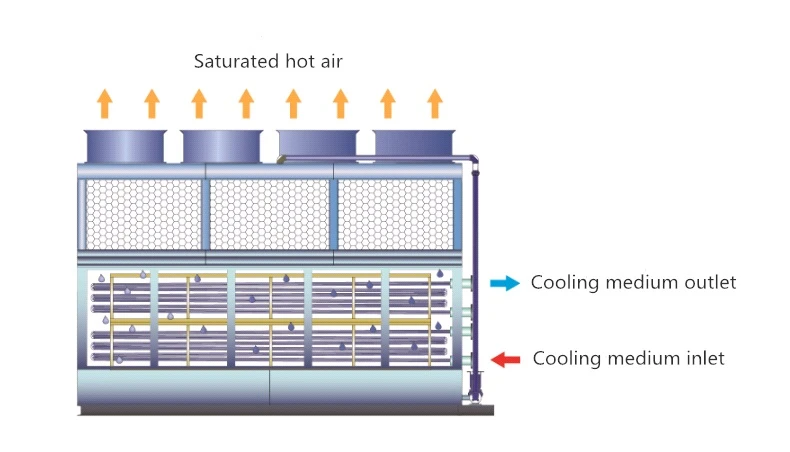

Munkaelmélet

Az ellenáramú zártvizes hűtőtorony működési elve a következő: A munkaközeg (lágy víz vagy egyéb folyadék) az ellenáramú zártkörű hűtőtorony tekercscsövében kering, a folyadékhőt a tekercscső fala veszi fel, a permetező vizet permeteznek a tekercscső felületére a hőcsere érdekében, és közben a hideg levegő az egység alján lévő légbeszívó rácsról a toronyba áramlik, hogy alulról felfelé keringsen, és egyenletesen áramoljon át a tekercscső felületén. A víz egy kis része elpárolog, miközben a hőt elnyeli, és a forró és párás levegő a felső ventilátoron keresztül távozik a szabadba, míg a víz többi része az alsó víztárcsára esik a következő recirkulációhoz. Mivel a tekercscsőben a folyadék zárt recirkulációban van, a fogyasztás nagyon csekély, a permetezett víz áramlási sebessége pedig csak 0,1%-0,2%.

product-790-452
